Waarschuwing: In raportage flitsers kunnen elektronica componenten onder hoogspanning staan! Aanraken van deze componenten kan schadelijk zijn voor je lichaam. Maak de flitser niet open als deze net geladen is (wacht dan liever een paar dagen) en verwijder alleen de voet van de flitser.
Het stoorde mij dat de Canon Speedlite 540EZ geen extra sync poort heeft.
Vooral als je deze flitser los van de radio trigger wilt plaatsen is dat zeer onhandig.
Ik heb daarom een aanpassing gemaakt aan deze flitser zodat er direct een sync kabel aan deze flitser gekoppeld kan worden.
Voor de aanpassing heb ik een 3.5mm chassis mono plug gekocht bij de elektronica winkel. Hier stap voor stap hoe ik de plug heb gemonteerd:
1 Onderkant van de flitser los geschroefd (4x schroefje)

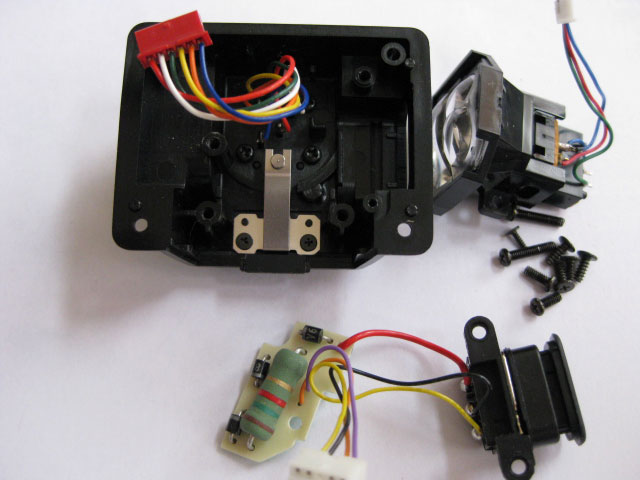

2 Alle onderdelen in de voet verwijderd (printplaatje, power connector en optisch oog.

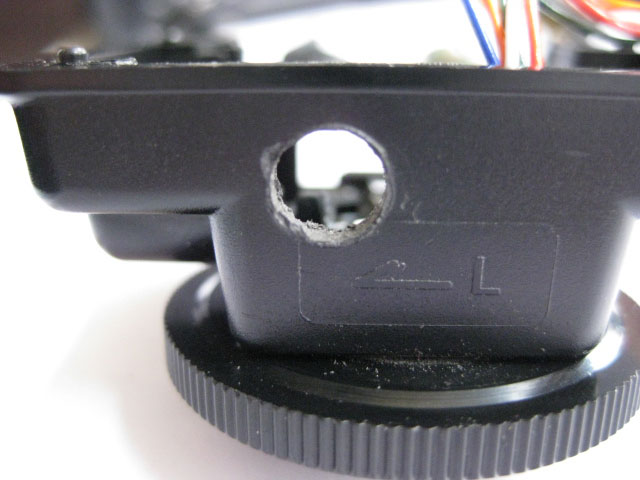

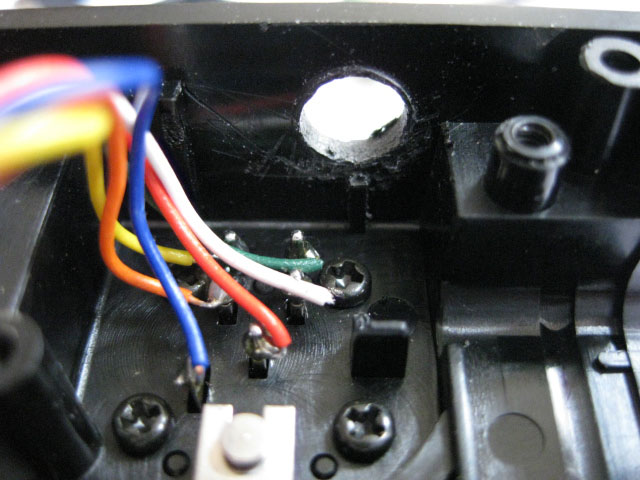

3 Met een boortje een gat gemaakt waar de 3.5mm connector gemonteerd kan worden. Binnen in de voet heb ik met een kniptang de plastic nokje achter het gat kleiner gemaakt.

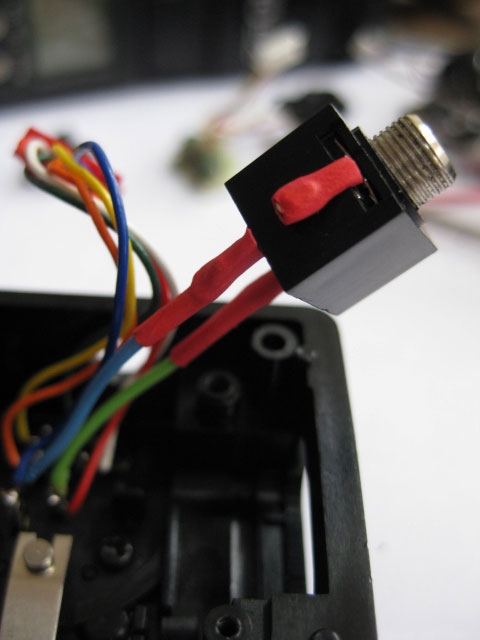

4 Draadjes aan de 3.5mm connector vast gemaakt en met krinpkous geïssoleerd.

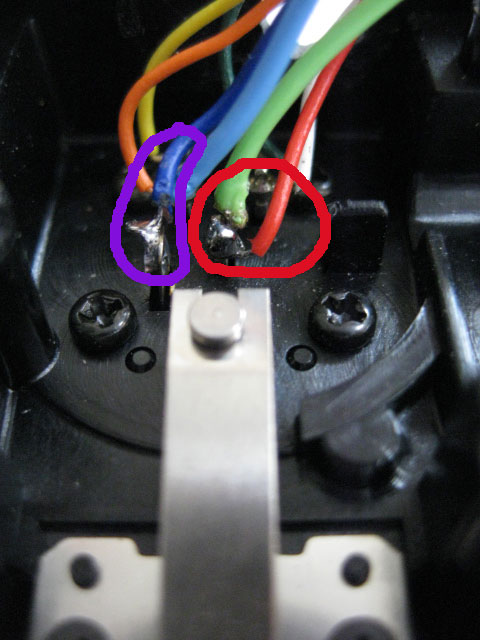

5 draadjes aan de hotshoe bevestigd blauw is massa rood /groen is middencontact. (bij gebrek aan rode draad heb ik groen gebruikt).

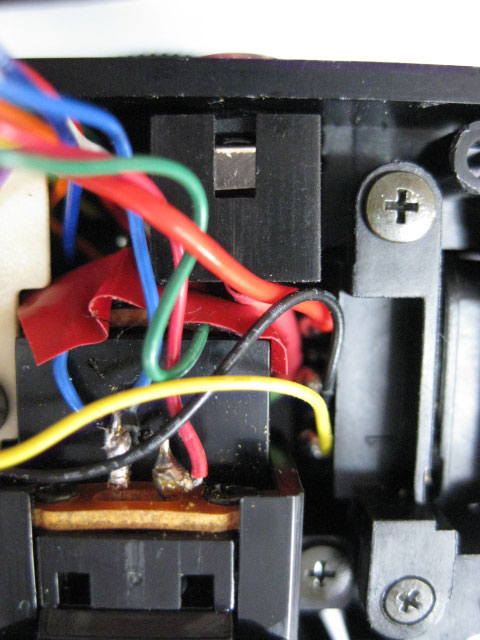

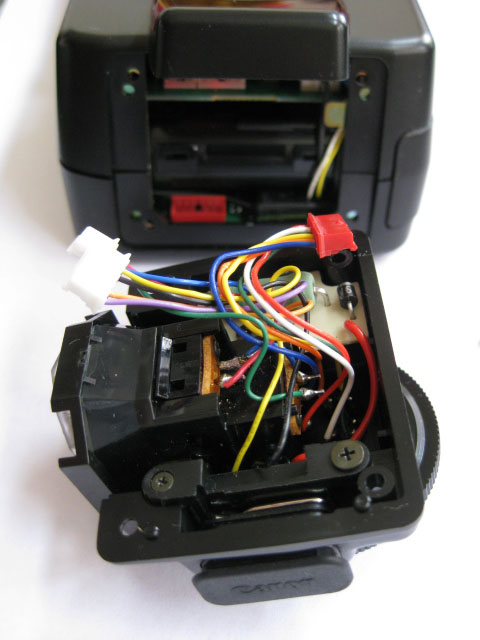

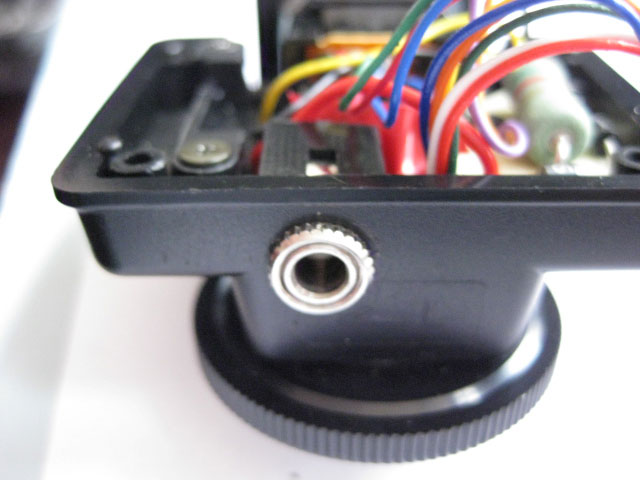

6 Heb de plug vast gezet en alle onderdelen weer in de voet terug geplaatst. Heb isolatietape gebruikt om er voor te zorgen dat de contacten van het optische oog niet tegen de contacten van de 3.5mm plug kunnen komen.
7 Voet weer onder de flitser gemoteerd en getest of alles werkt.
| Opmerking: Het middencontact en de sync poort zijn nu niet elektronisch gescheiden van elkaar. Het is dus niet raadzaam de syncpoort te gebruiken als de trigger op een hotshoe gemonteerd is (maar waarom zou je dat doen?). |

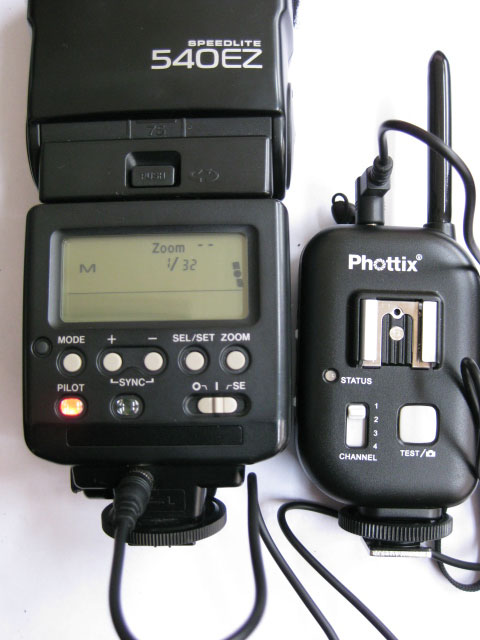

Ik heb twee van deze Canon 540EZ flitsers en kan ze nu via één Phottix Atlas aansturen.
Mocht je vragen hebben kun je mij altijd een mailtje sturen: Mail Michael.
